В статье рассматриваются принципиальные различия между ГОСТ 15588-1986 «Плиты пенополистирольные. Технические условия» и новыми ГОСТ Р 56148-2014 (EN 13163:2009) «Изделия из пенополистирола ППС (ЕРS) теплоизоляционные, применяемые в строительстве. Технические условия», ГОСТ 15588-2014 «Плиты пенополистирольные теплоизоляционные. Технические условия».
В статье рассматриваются принципиальные различия между ГОСТ 15588-1986 «Плиты пенополистирольные. Технические условия» и новыми ГОСТ Р 56148-2014 (EN 13163:2009) «Изделия из пенополистирола ППС (ЕРS) теплоизоляционные, применяемые в строительстве. Технические условия», ГОСТ 15588-2014 «Плиты пенополистирольные теплоизоляционные. Технические условия».
|
Интересуетесь теплоизоляцией? Мы ее ПРОИЗВОДИМ! Узнайте подробнее по телефону: +7 (846) 21-21-338 или посмотрите каталог Теплоизоляция |
Белый вспененный полистирол успешно используют во всем мире со времени его изобретения вот уже более 60 лет. Этот экологичный и надежный теплоизоляционный материал нашел широкое применение в жилищном и промышленном строительстве, упаковочной индустрии, других отраслях.
Прогресс человечества не стоит на месте – процессы, технологии, сам материал непрерывно совершенствуются. Регулирование и стандартизация совместными усилиями отраслевого сообщества и государственных органов также развиваются соответственно.
Рабочая группа специалистов – членов Ассоциации производителей и поставщиков пенополистирола (в которую входит и наш завод «ЕТ-Пласт») подготовила на смену устаревшему ГОСТу два новых: один из которых ориентирован на европейские нормы, второй – характерно российский. Оба вступили силу в нынешнем 2015 г.
Предпосылки для разработки новых стандартов
1. ГОСТ 15588-1986 «Плиты пенополистирольные. Технические условия» был принят в 1986 г. Необходимость его пересмотра связана с возросшими требованиями к качеству строительных материалов на российском рынке, которое должно обеспечиваться, прежде всего, прочностными, теплоизоляционными и другими эксплуатационными характеристиками. При классификации и маркировке плит пенополистирольных по ГОСТ 15588-86 эти характеристики были вторичны, что способствовало проникновению на строительный рынок некачественных изделий.
За последние 30 лет в пенополистирольной отрасли произошли кардинальные сдвиги – прежде всего, в технологии производства изделий из пенополистирола: от автоклавного метода к блочному способу «теплового удара». Изменилась сырьевая база, и основные производители изделий из пенополистирола давно работают на оборудовании, поставляемом мировыми лидерами отрасли. Качество и марочность продукции шагнули много дальше ГОСТа 15588-86, и производители были вынуждены разрабатывать различные собственные Технические условия.
2. ГОСТ Р 56148-2014 (EN 13163:2009) «Изделия из пенополистирола ППС (ЕРS) теплоизоляционные, применяемые в строительстве. Технические условия» разработан для использования в РФ. Основной целью его разработки явилась гармонизация национальных стандартов с европейскими, приближение европейских принципов классификации и методов испытаний теплоизоляционных материалов и изделий, к методам, применяемым в российском строительстве.
В тоже время, производители экструдированного пенополистирола и теплоизоляционных материалов на основе минеральных волокон подготовили собственные стандарты 13164 и 13162, соответствующие современным европейским нормам. По мнению членов Ассоциации производителей и поставщиков пенополистирола, стандарт 13163 «Изделия теплоизоляционные из пенополистирола ППС (ЕРS), применяемые в строительстве. Технические условия» положил начало разработке целого ряда нормативных актов Российской Федерации по различным специальным изделиям из пенополистирола, соответствующим европейскому уровню.
В Ассоциации производителей и поставщиков пенополистирола была создана комплексная программа разработки национальных стандартов для изделий из пенополистирола. Программа утверждена на Общем собрании, и направлена в ТК 465 «Строительство». Это стандарты, базирующиеся на стандарте 13163 «Изделия теплоизоляционные из пенополистирола ППС (ЕРS), применяемые в строительстве. Технические условия», такие как:
- ГОСТ Р (ЕН 1603) «Изделия теплоизоляционные, применяемые в строительстве. Метод определения показателей стабильности размеров по результатам лабораторных испытаний при температуре 23°С и 50 % влажности»;
- ГОСТ Р (ЕН 13793) «Изделия теплоизоляционные, применяемые в строительстве. Определение свойств под действием циклической нагрузки»;
- ГОСТ Р (ЕН 14933) «Теплоизоляция и легкие наполнители для применения в гражданском строительстве»;
- ГОСТ Р (ЕН 14309) «Теплоизоляция из пенополистирола ППС (ЕРS), для строительного оборудования и промышленных установок»;
- ГОСТ Р (ЕН 13950) «Композитные панели из вспененного полистирола (EPS) и гипсокартона»;
- ГОСТ Р (ЕН 14509) «Самонесущие композитные металлические панели с сердцевиной из вспененного полистирола (EPS).
Все эти стандарты должны были лечь в основу создания национального технического регламента «О безопасности зданий и сооружений». Однако российское техническое регулирование, развитие экономических и политических взаимоотношений с Евросоюзом, а также внутри созданного Таможенного союза подсказало нам, что параллельно с европейскими кодами, методами и стандартами, надо развивать и сложившие российские подходы к техническому нормированию и регулированию, которые с успехом применялись в строительстве.
3. ГОСТ 15588-86 «Плиты пенополистирольные теплоизоляционные. Технические условия» остается межнациональным стандартом, по-прежнему действующим в странах СНГ. Ассоциация приступила к разработке его актуализированной версии, в которой описаны плиты, предназначенные для тепловой изоляции в качестве среднего слоя строительных ограждающих конструкций. Представленный межнациональный стандарт будет способствовать развитию нормативно-технической базы в строительстве. Его применение позволит повысить качество изделий из пенополистирола и повысить уровень энергоэффективности в строительстве.
Цель разработки настоящего стандарта состояла не только в приведении в соответствие нормативной базы к существующей действительности на рынке пенополистирола и других теплоизоляционных материалов, но и в максимальной гармонизации с европейскими требованиями по классификации и методам испытаний изделий из пенополистирола, применяемых в строительстве.
|
|
|
|
|
Принципиальные отличия нового ГОСТ 15588-2014 от 15588-86
1. В наши дни промышленность производит более широкую гамму марок и видов плит. В старом ГОСТе основой классификации была плотность продукции. Кроме того, вся продукция делилась всего лишь на два вида качества.
Диапазон градации по плотности был 10 кг на м³, и одна марка распространялась на изделия с совершенно разными прочностными, теплотехническими показателями. Всего было 4 марки плит. В обозначении марки указывалась максимальная плотность, в то время как все производители выпускали продукцию по минимальной плотности, что приводило к недопониманию в строительных и снабженческих структурах.
В новом ГОСТе предусмотрена совсем иная система классификации и маркировки плит пенополистирольных теплоизоляционных. Несмотря на то, что она попрежнему основана на плотности, каждая новая марка имеет качественно новые (существенно отличающиеся) прочностные и теплоизоляционные свойства, которые и являются главными для теплоизоляционным материалов.
Впервые строителям и проектировщикам предлагаются плиты двух следующих типов:
- вырезанные струной из крупногабаритных блоков 4000 Х 1000 Х 1200 мм;
- плиты, готовые термоформованные, с закрытой ячеистой структурой. Такие выходят из формовочного автомата готовой длины, толщины и ширины, а шарики пенополистирола при этом остаются целыми, неповрежденными резкой.
Показатели физико-механических свойств плит типа Р (резанных из блоков) должны соответствовать требованиям, указанным в таблице 1, плит типа РГ (графитосодержащих фасадных) – в таблице 2, плит типа Т (термоформованных) – в таблице 3.
Таблица 1. Физико-механические свойства пенополистирольных плит типа Р (резанных из блоков)
| Наименование показателя | Значение показателя для плит марки | ||||||||||
| ППС10 | ППС12 | ППС13 | ППС14 | ППС16Ф | ППС17 | ППС20 | ППС23 | ППС25 | ППС30 | ППС35 | |
| Плотность, кг/м3, не менее | 10 | 12 | 13 | 14 | 16 | 17 | 20 | 23 | 25 | 30 | 35 |
|
Прочность на сжатие при 10 %-ной линейной деформации, кПа, не менее |
40 | 60 | 70 | 80 | 100 | 100 | 120 | 140 | 160 | 200 | 250 |
| Предел прочности при изгибе, кПа, не менее | 60 | 100 | 120 | 150 | 180 | 160 | 200 | 220 | 250 | 300 | 350 |
| Предел прочности при растяжении в направлении, перпендикулярном поверхности, кПа, не менее | * | * | * | * | 100 | * | * | * | * | * | * |
| Теплопроводность плит в сухом состоянии при тем- пературе (10 ± 1) оС (283 К), Вт/(м×К), не более | 0,041 | 0,040 | 0,039 | 0,038 | 0,036 | 0,037 | 0,036 | 0,035 | 0,034 | 0,035 | 0,036 |
| Теплопроводность плит в сухом состоянии при тем-пературе (25 ± 5) оС (298 К), Вт/(м×К), не более | 0,044 | 0,042 | 0,041 | 0,040 | 0,038 | 0,039 | 0,038 | 0,037 | 0,036 | 0,037 | 0,038 |
| Влажность,% по массе, не более | 5,0 | 5,0 | 3,0 | 3,0 | 2,0 | 3,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| Водопоглощение за 24 ч, % по объему, не более | 4,0 | 4,0 | 3,0 | 3,0 | 1,0 | 2,0 | 2,0 | 2,0 | 2.0 | 2,0 | 2,0 |
| Время самостоятельного горения, с, не более | 4 | 4 | 4 | 4 | 1 | 4 | 4 | 4 | 4 | 4 | 4 |
* Показатель не нормируется
Таблица 2. Физико-механические свойства пенополистирольных плит типа РГ (графитосодержащих фасадных)
| Наименование показателя | Значение показателя для плит марки | |
| ППС15Ф | ППС20 Ф | |
| Плотность, кг/м3, не менее | 15 | 20 |
| Прочность на сжатие при 10 %-ной линейной деформации, кПа, не менее | 70 | 100 |
| Предел прочности при изгибе, кПа, не менее | 140 | 250 |
| Предел прочности при растяжении в направлении, перпендикулярном поверхности, кПа, не менее | 100 | 150 |
|
Теплопроводность плит в сухом состоянии при температуре (10 ± 1) оС (283 К), Вт/(м×К), не более |
0,032 | 0,031 |
|
Теплопроводность плит в сухом состоянии при температуре (25 ± 5) оС (298 К), Вт/(м×К), не более |
0,034 | 0,033 |
| Влажность,% по массе, не более | 2 | 2 |
| Водопоглощение за 24 ч, % по объему, не более | 4 | 3 |
| Время самостоятельного горения, с, не более | 1 | 1 |
Таблица 3. Физико-механические свойства пенополистирольных плит типа Т (термоформованных)
| Наименование показателя | Значение показателя для плит марки | ||||||
| ППС 15 | ППС 20 | ППС 25 | ППС 30 | ППС 35 | ППС 40 | ППС 45 | |
| Плотность, кг/м3, не менее | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
| Прочность на сжатие при 10 %-ной линейной деформации, кПа, не менее | 100 | 150 | 180 | 200 | 250 | 300 | 350 |
| Предел прочности при изгибе, кПа,не менее | 180 | 200 | 250 | 400 | 450 | 500 | 550 |
|
Теплопроводность плит в сухом состоянии при температуре (10 ± 1) оС (283 К), Вт/(м×К), не более |
0,037 | 0,036 | 0,036 | 0,035 | 0,036 | 0,036 | 0,036 |
|
Теплопроводность плит в сухом состоянии при температуре (25 ± 5) оС (298 К), Вт/(м×К), не более |
0,039 | 0,038 | 0,038 | 0,037 | 0,038 | 0,038 | 0,038 |
| Влажность,% по массе, не более | 1.0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| Водопоглощение за 24 ч, % по объему, не более | 1,5 | 1,5 | 1,0 | 1.0 | 0,5 | 0,3 | 0,2 |
| Время самостоятельного горения, с, не более | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
В зависимости от формы плиты предлагаются двух видов:
- плиты с прямоугольной боковой кромкой;
- плиты с выбранной или формованной в «четверть» боковой кромкой.

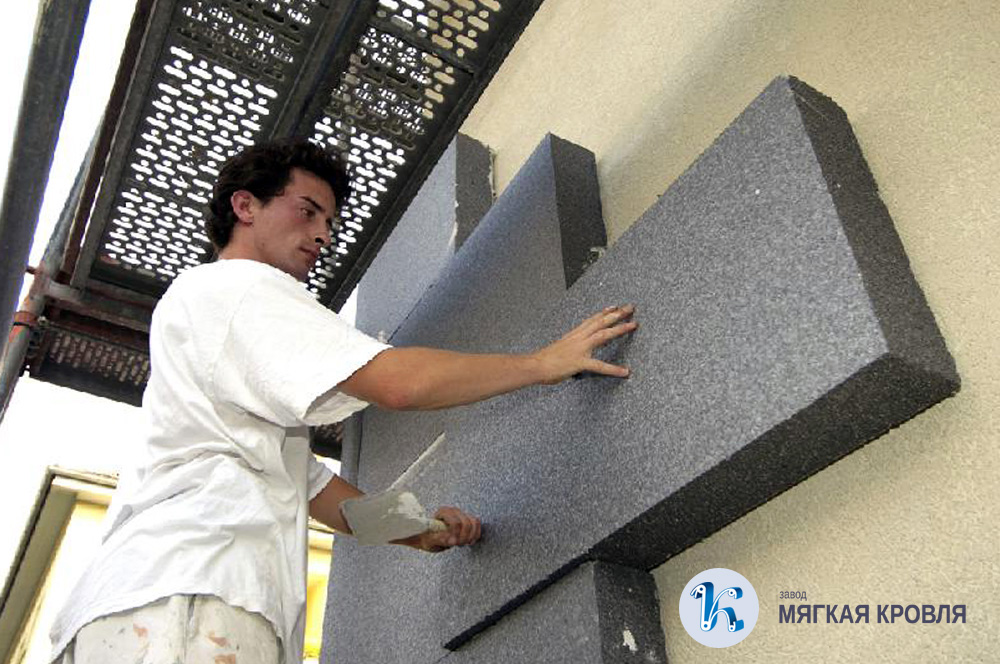

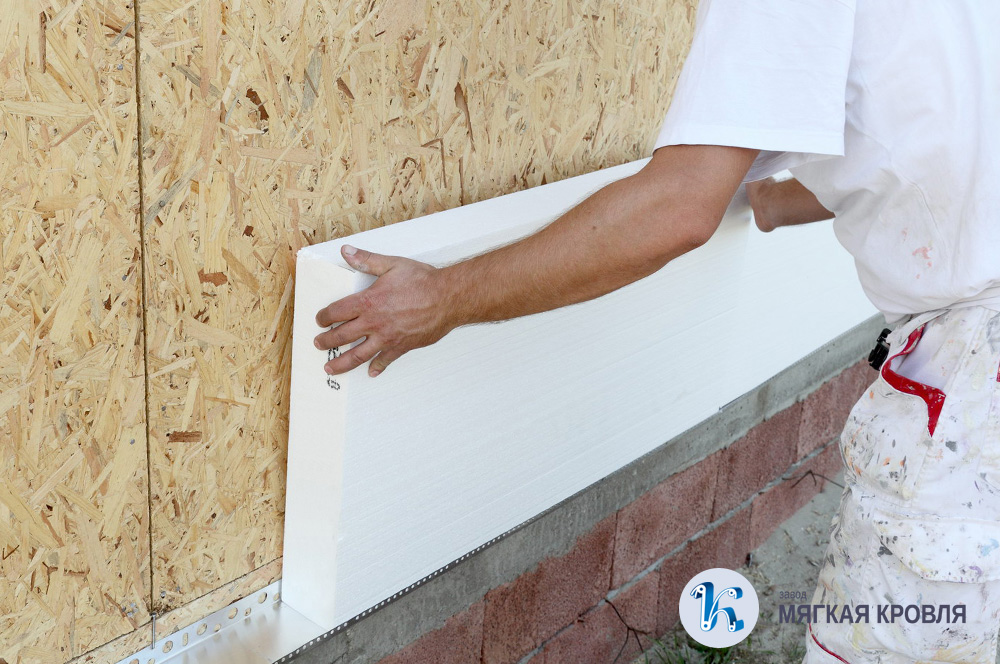

В ГОСТе появились специальные марки плит, предназначенных для применения в теплоизоляции в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями.
2. Удобство в применении ГОСТа. Теперь марка логично обозначается по минимально допустимой плотности плит. Методы испытаний более четко прописаны в ГОСТе и не ссылаются на другие ГОСТы, например ГОСТ 17177-94 «Материалы и изделия строительные теплоизоляционные. Методы испытаний».
3. Признание обязательного наличия в составе строительных теплоизоляционных плит антипиреновых добавок, что обеспечивает соблюдение требований пожаробезопасности при хранении и монтаже пенополистирольных плит.
Различия между ГОСТ 15588-2014 и ГОСТ Р 56148-2014 (EN 13163:2009), гармонизированного с европейским
В европейском стандарте EN 13163-2009 даны уровни, классы и значения показателей продукции, по которой производитель может изготавливать и маркировать свою продукцию. Вся ответственность в определении качества представленной продукции лежит на производителе. В российском стандарте четко даны показатели для каждой марки и пределы допустимых отклонений по геометрическим показателям, понятным и проектировщику и производителю.
В европейском стандарте используются методы испытаний продукции, основанные на европейских стандартах, директивах, методиках. В российском стандарте все методы национальные, известные, а лаборатории оснащены соответствующим оборудованием для проведения подобных исследований.
В соответствии с европейским стандартом есть возможность производить продукцию с невысокими прочностными и теплотехническими показателями. В российском стандарте исключена такая возможность, и представлены марки, обеспечивающие только «высокое» качество. Это сделано для того, чтобы на рынке не было продукции ненадлежащего качества, изготовленного по ГОСТу.
Многообразие – богатство выбора
При подготовке новых стандартов был использован весь опыт разработки многих отраслевых нормативно-технических документов на различном уровне.
Все представленные стандарты по российскому законодательству являются добровольными к применению. Обязательными они становятся только, если сторонами согласован заказ на производство продукции по тому или иному стандарту. По 184 ФЗ «О техническом регулировании» у проектировщика должен быть альтернативный выбор нормативной базы, действующей в стране.
Таким образом, российские производители изделий из пенополистирола, желающие выйти на рынок Евросоюза, могут изготовить продукцию и получить Сертификат соответствия европейскому стандарту. Если на российском рынке проектировщик хочет применить отечественную продукцию, соответствующую евростандарту, то теперь у него есть такая возможность.
В остальных случаях, проектировщики, строители и производственники будут пользоваться проверенными методами и четкими показателями российского ГОСТа, признанными российской научной, строительной и исследовательской средой.
Применение новых ГОСТов определенно позволит улучшить качественные показатели изделий из пенополистирола, повысить уровень энергоэффективности в строительстве.
Ассоциация производителей и поставщиков пенополистирола, являясь разработчиком нормативов и рекомендаций, экспертным центром в данной области, в дальнейшем также выступит гарантом качества выпускаемой производителями продукции, с присвоением их изделиям соответствующего знака отличия.
По материалам сайта epsrussia.ru
